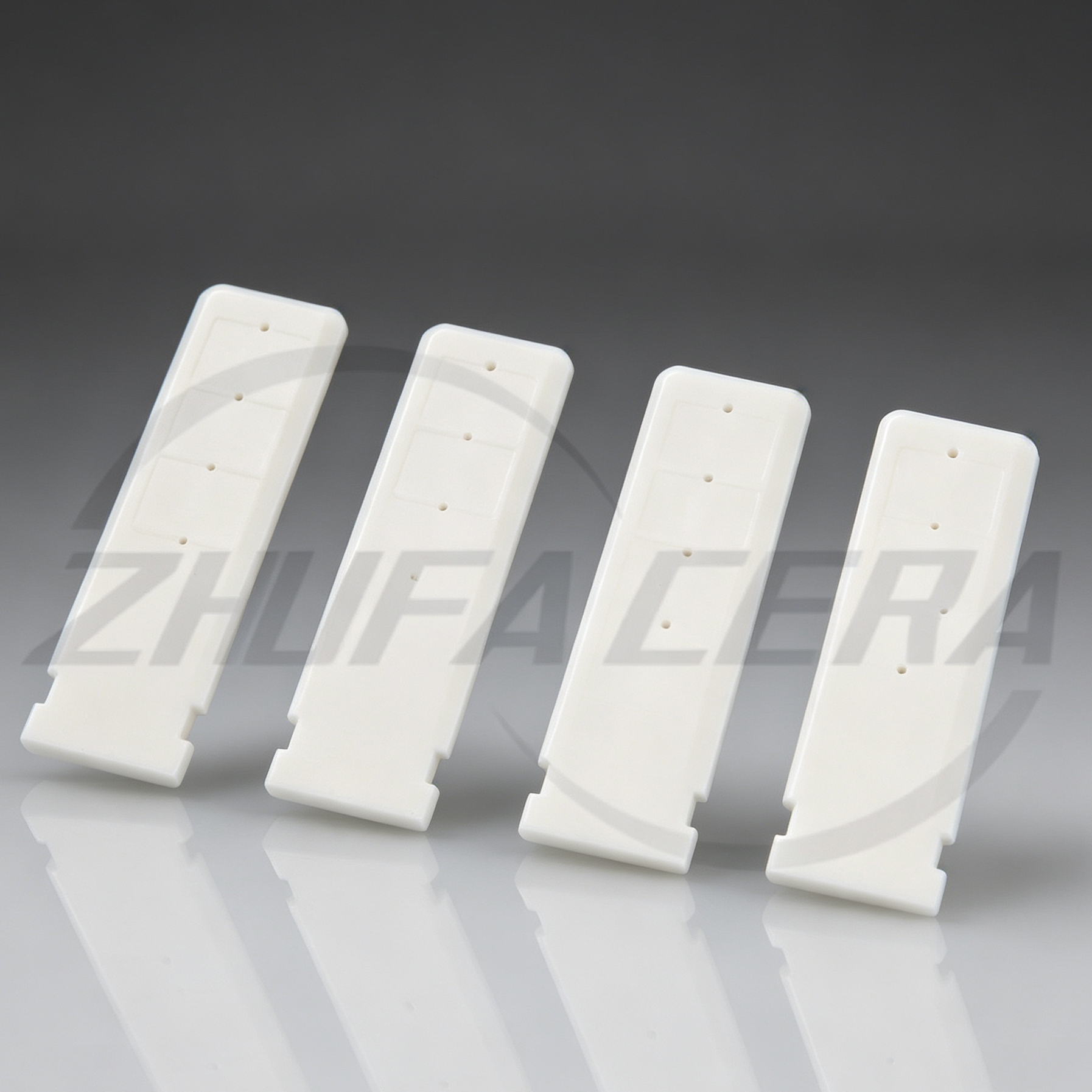

En la cadena de suministro de procesamiento de precisión y fabricación de semiconductores, el portador de la oblea es el componente de soporte central y la calidad de su superficie determina directamente la precisión de la unión de la oblea, la planitud de la adsorción al vacío y el rendimiento general del proceso. Para los tomadores de decisiones de compras e ingenieros en el país y en el extranjero que son responsables de equipos semiconductores, fotolitografía o módulos de grabado, que buscan la capacidad de ofrecer de manera estable un acabado superficial a nivel nanométrico (como Ra ≤ 0,02 µm ) los proveedores son la clave para garantizar un rendimiento de alto nivel de los equipos.
Ya sea alúmina de alta pureza, carburo de silicio o nitruro de silicio, las cerámicas avanzadas tienen “ Duro, quebradizo y difícil de procesar. ” características típicas. El esmerilado mecánico tradicional puede provocar fácilmente microfisuras en la superficie, astillas en los bordes y daños en el subsuelo, que a menudo se convierten en una fuente de contaminación por partículas en las salas blancas. Para cumplir con los estrictos estándares de integridad de superficies de los clientes de semiconductores, los principales fabricantes de cerámica están implementando “ Rectificado de dominio dúctil (plástico) ” y tecnologías avanzadas relacionadas.
1. Implementación de tecnología auxiliar compuesta y rectificado de dominio dúctil
Para lograr efectos a nivel de espejo y al mismo tiempo garantizar la resistencia estructural, el extremo de procesamiento utiliza principalmente las siguientes dos tecnologías innovadoras, que también son indicadores importantes para que las adquisiciones evalúen la madurez tecnológica de los proveedores:
- Crea uno ELID Rectificado de afilado electrolítico en línea: Utilice una muela abrasiva de diamante con aglomerante metálico (como una base de hierro fundido o bronce) y utilice un dispositivo electrolítico especial para realizar un afilado microelectrolítico en tiempo real de la muela abrasiva durante el proceso de rectificado. La electrólisis disuelve continuamente la unión metálica de la superficie, permitiendo que los finos granos abrasivos de diamante permanezcan afilados y expuestos, evitando el aplastamiento y la rotura causados por la pasivación de la muela.
- Elaboración dos Rectificado asistido por vibración ultrasónica: Introduzca vibración mecánica de microamplitud de alta frecuencia en la muela abrasiva o el sistema de pieza de trabajo, lo que hace que las partículas abrasivas provoquen vibraciones periódicas en la superficie cerámica. “ impacto - Microcorte ” estado. Esto reduce significativamente la fuerza de corte y el calor de fricción instantáneo, y suprime por completo el desconchado macroscópico y el desconchado de los bordes de los granos.
2. Cribado y tratamiento rigurosos de muelas abrasivas y abrasivos
La precisión de la herramienta rectificadora mapea y determina directamente la micromorfología final de la pieza de trabajo:
- Microabrasivos y apósitos de precisión: En la etapa de pulido fino, una muela de diamante con un tamaño de grano más fino (como W5 至 W10 incluso de grano más fino), y el descentramiento circular de la muela se controla dentro 1 µm dentro, evitar Pequeños golpes dejan marcas de mecanizado en espiral en la superficie cerámica.
- Conexión de pulido compuesto de múltiples pasadas: El pulido de espejos generalmente requiere micras. / La pasta abrasiva de diamante a nanoescala se utiliza para el pulido de transición paso a paso para eliminar por completo las grietas microscópicas y cumplir con los requisitos de integración de salas blancas libres de contaminación.
Tres. Control definitivo de los parámetros del movimiento de rectificado y los sistemas de máquinas herramienta
- Profundidad de corte en micras y velocidades de avance bajas: Controle estrictamente la profundidad de un solo corte al nivel submicrónico ( 0,5 ~ 2 μm/paso ), obligando al material a sufrir una reología plástica microscópica en lugar de desintegrarse y, al mismo tiempo, combinado con bajas velocidades de avance, evita las marcas de microvibraciones causadas por fluctuaciones instantáneas de la fuerza de corte.
- Máquinas herramienta de altísima rigidez y refrigeración respetuosa con el medio ambiente: Las amoladoras de superficie de ultraprecisión que utilizan materiales de alta amortiguación (como granito o lecho de hierro fundido de alta resistencia), combinadas con un refrigerante de precisión de alto flujo y alta presión, pueden eliminar los restos finos de molienda de manera oportuna para evitar rayones secundarios, asegurando que cada placa portadora entregada al comprador tenga una limpieza y suavidad casi perfectas.
Cuatro. Uso compartido de productos típico
En los equipos semiconductores de proceso avanzado, además del portador de oblea, muchos componentes funcionales centrales también dependen en gran medida de la tecnología de rectificado de espejos para superar los límites del rendimiento físico. El siguiente es un análisis en profundidad de las características de ingeniería, la selección de materiales y los indicadores clave del procesamiento de espejos de cuatro tipos de piezas estructurales de barrera cerámica de alta tecnología:

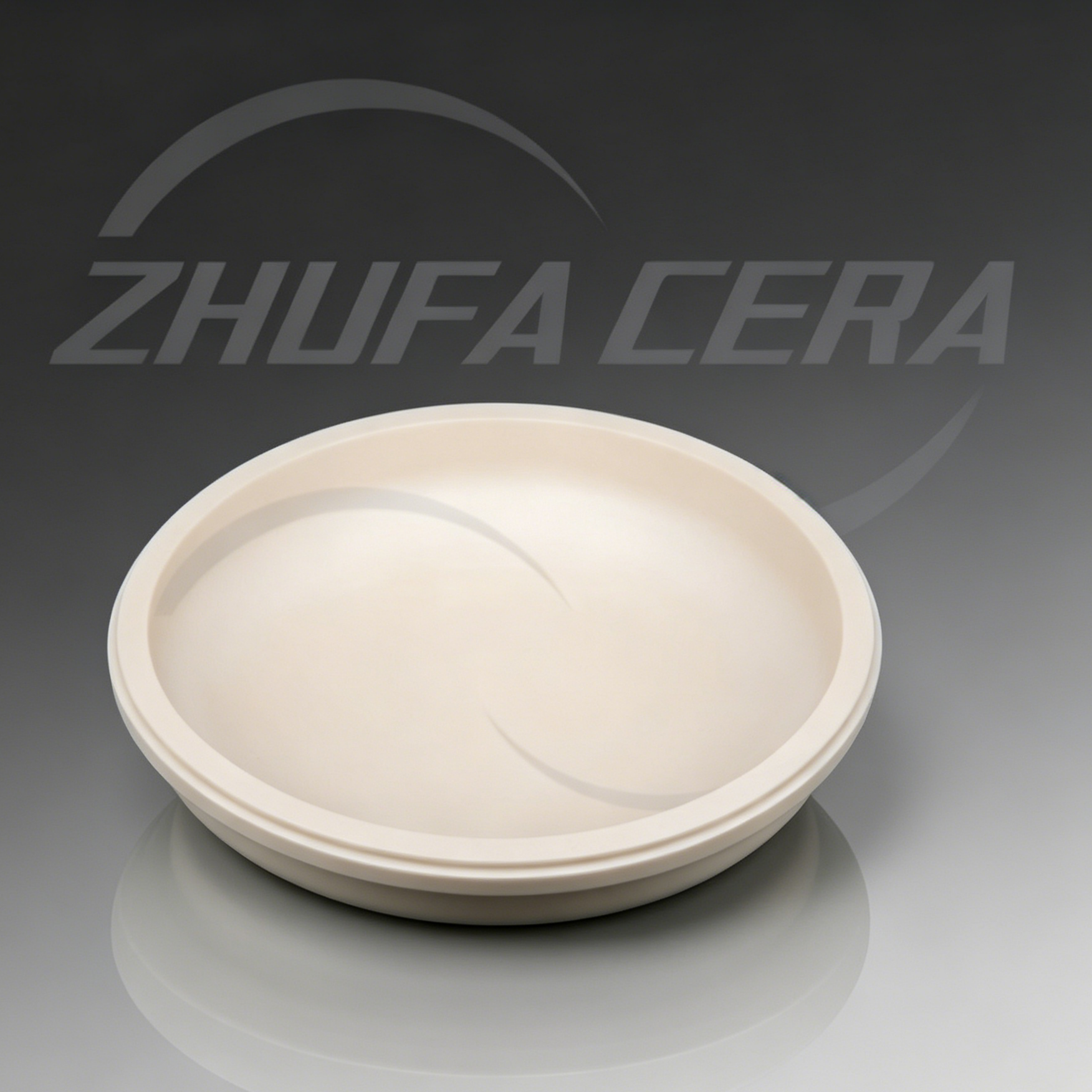

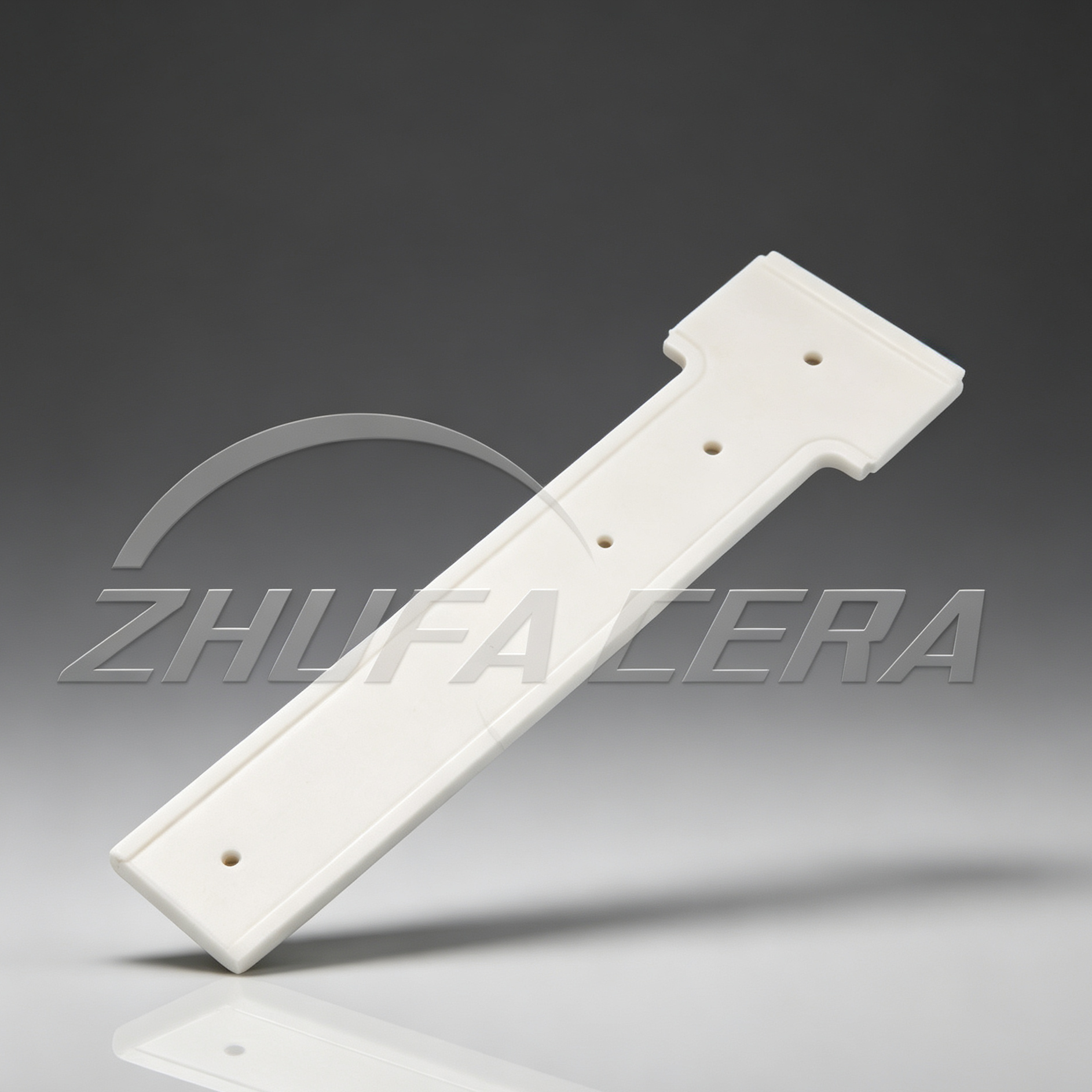

| 1. Mandril electrostático semiconductor ( ESC ) Capa dieléctrica cerámica y sustrato portador. Materiales convencionales: 99,9% Alúmina de alta pureza o carburo de silicio sinterizado. Indicadores técnicos clave: rugosidad de la superficie Ra ≤ 0,015 µm , planitud ≤ 3 µm (formato completo), paralelismo < 5 micras 。 Valor técnico y necesidad del pulido de espejos: El mandril electrostático necesita utilizar la fuerza de Coulomb o la fuerza de Johnson cuando funciona. - Rabe ック( J.R. ) efecto adsorbe fuertemente las obleas de silicio. Si hay asperezas microscópicas o microfisuras en la superficie de carga, es fácil provocar una microdescarga local del entrehierro bajo un alto voltaje de varios miles de voltios, rompiendo así la capa dieléctrica y dañando la oblea. Pase ELID El proceso compuesto de pulido de espejos de ultraprecisión y pulido con máquina química puede eliminar por completo el daño subsuperficial y garantizar la uniformidad de la conducción de calor en la parte posterior y la confiabilidad del aislamiento de alto voltaje. | [Diagrama de estructura central] Ra ≤ 0,02 µm |
| 2. Anillo de enfoque de grabado de plasma de cámara de reacción Materiales convencionales: Carburo de silicio sinterizado monofásico de alta pureza o nitruro de silicio de reemplazo de cuarzo de alta densidad 。 Indicadores técnicos clave: Planitud de la superficie de la articulación ≤ 5 µm , acabado de la pared lateral y de la superficie del escalón Ra ≤ 0,05 µm 。 Valor técnico y necesidad del pulido de espejos: El anillo de enfoque rodea la oblea de silicio y está expuesto directamente a un fuerte flúor. / bombardeados con plasma a base de cloro. Una rugosidad microscópica excesiva aumentará la tasa de erosión química del plasma y producirá partículas exfoliadas que contaminarán la oblea. El rectificado de precisión puede optimizar el estado de unión de los límites de grano, reducir la concentración de tensión microscópica y extender significativamente su vida útil en la cavidad de grabado. | [Diagrama de estructura central] Ra ≤ 0,02 µm |
| 3. Regla de referencia cerámica para máquinas de fotolitografía. Materiales convencionales: Cerámica de vidrio cristalizado de expansión térmica cero 或 Carburo de silicio prensado en caliente de alta rigidez. Indicadores técnicos clave: coeficiente de expansión lineal < 1,0×10⁻⁶/K , rugosidad de la superficie Ra ≤ 0,01 µm , la planitud local alcanza un nivel submicrónico. Valor técnico y necesidad del pulido de espejos: Como punto de referencia principal para la alineación y el posicionamiento óptico, estos componentes tienen tolerancia cero para la deformación térmica y los errores geométricos. El rectificado asistido por ultrasonidos y el rectificado a nivel nano garantizan la nitidez y la estabilidad geométrica a largo plazo de la referencia de la línea grabada, lo que determina directamente la precisión de superposición de la máquina de litografía. | [Diagrama de estructura central] Ra ≤ 0,02 µm |
| 4. Rieles guía y deslizadores semiconductores con cojinetes de aire de ultraprecisión Materiales convencionales: Cerámica de alúmina de alta densidad ( Al₂O₃ ) o carburo de silicio sinterizado por reacción. Indicadores técnicos clave: Rectitud de la superficie de guía ≤ 1 µm / 300 mm , rugosidad de la superficie Ra ≤ 0,02 µm , dureza HRA > 88 。 Valor técnico y necesidad del pulido de espejos: La película de aire a escala micrométrica se utiliza entre el riel guía del cojinete de aire y el cojinete de aire para lograr un movimiento de suspensión sin fricción. Si hay marcas de cuchillas u ondulaciones a nivel de micras en la superficie de trabajo del riel guía, causará directamente turbulencias, vibraciones y vibraciones en la película de aire. “ gatear ” fenómeno. La densidad superficial extremadamente alta y el coeficiente de fricción extremadamente bajo que genera el rectificado de espejos son los requisitos previos para lograr un movimiento suave y de alta velocidad de plataformas de posicionamiento CNC a nanoescala. | [Diagrama de estructura central] Ra ≤ 0,02 µm |
5. ¿Cómo elegir un proveedor confiable de cerámica de precisión?
| Para los tomadores de decisiones de compras, al evaluar a los proveedores de cerámica estructural de semiconductores, además de revisar las cotizaciones de procesamiento básico, también deben centrarse en comprender los siguientes tres indicadores básicos de la cadena de suministro: 1. Proceso de circuito cerrado y equipos centrales: Verificar si el proveedor tiene ELID Las amoladoras afiladoras electrolíticas en línea, los centros de mecanizado auxiliares ultrasónicos y un conjunto completo de líneas de producción de pulido y esmerilado a nanoescala pueden evitar la acumulación de tolerancias y el control de calidad causados por múltiples procesos de subcontratación. 2. Capacidades de detección y trazabilidad: Los proveedores deben proporcionar interferómetros de luz blanca, instrumentos de medición de coordenadas tridimensionales de alta precisión e informes de detección de fugas por espectrometría de masas de helio para garantizar que los componentes, como las placas portadoras y los mandriles electrostáticos entregados en cada lote, cumplan con Ra ≤ 0,02 µm Y no existen normas estrictas para las microfisuras. 3. Soporte de personalización de ingeniería y análisis de fallas: Evaluar si su equipo técnico puede ayudar en la coincidencia de grados de materiales y el diseño de optimización estructural en función del entorno de trabajo proporcionado por el cliente (como concentración de plasma específica, requisitos de aislamiento de alto voltaje). Si está buscando un socio confiable que pueda proporcionar componentes centrales y cerámicos estructurales semiconductores de alta precisión personalizados, como portadores de obleas y mandriles electrostáticos, no dude en contactarnos para obtener hojas de datos detalladas de materiales y soluciones personalizadas. |
