Incluso cuando los componentes cerámicos de precisión semiconductores (como el óxido de aluminio (Al₂O₃), el nitruro de silicio (Si₃N₄) y el carburo de silicio (SiC)) logran un acabado similar a un espejo después del mecanizado de precisión, no se pueden implementar directamente en equipos de fabricación de obleas centrales (por ejemplo, grabadores, sistemas CVD).
En cambio, deben someterse a un proceso de purificación ultralimpio increíblemente complejo y costoso. Este requisito está impulsado no sólo por la política de "tolerancia cero" de la industria de semiconductores para la contaminación de las obleas, sino también por las características microestructurales únicas (es decir, la naturaleza frágil y la porosidad inherente) de las cerámicas avanzadas. Este artículo proporciona una inmersión profunda en las causas principales y las barreras técnicas detrás del alto costo de la limpieza de cerámicas semiconductoras.

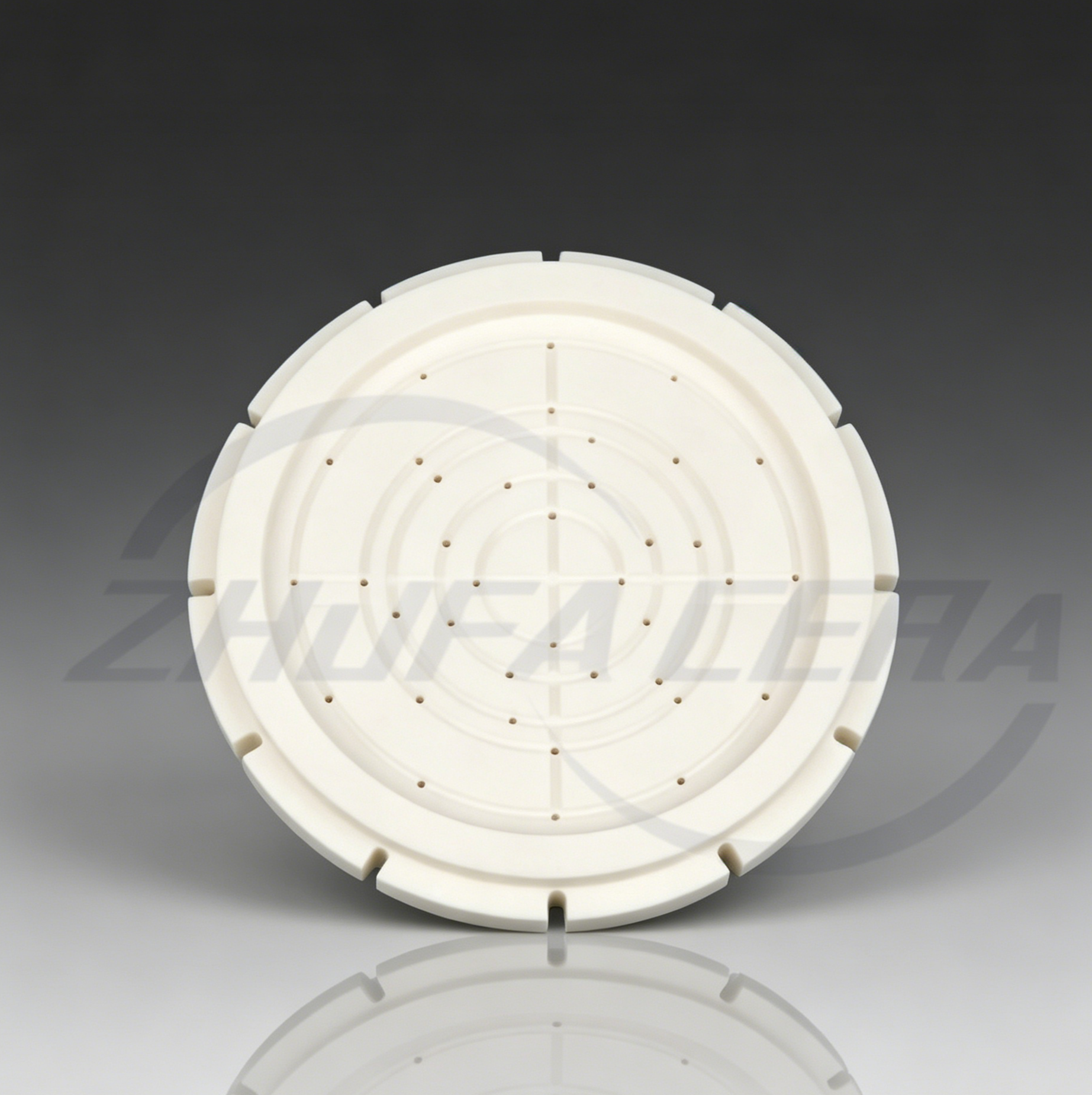

Componentes cerámicos semiconductores representativos
- La amenaza de los "residuos microscópicos"
En la fabricación de obleas de nodos avanzados (por ejemplo, 3 nm, 5 nm), incluso la contaminación física o química subnanométrica puede provocar una pérdida de rendimiento catastrófica. Los procesos de mecanizado estándar, como torneado, fresado, esmerilado y pulido, dejan tres tipos principales de contaminantes críticos en la superficie cerámica:
- Iones de metales de transición (los más letales): El desgaste de las herramientas de corte de carburo y el contacto con los accesorios introducen iones metálicos como cobre (Cu), hierro (Fe), cromo (Cr) y níquel (Ni). Si estos iones se volatilizan dentro de la cámara de vacío y se difunden en el sustrato de silicio, degradan el rendimiento eléctrico de los dispositivos semiconductores, provocando graves corrientes de fuga o ruptura dieléctrica.
- Residuos de medios químicos y orgánicos: Los fluidos de mecanizado, las pastas de pulido, los aceites antioxidantes y los refrigerantes dejan atrás compuestos orgánicos macromoleculares complejos. Cuando se exponen al entorno de plasma de alta intensidad y alto vacío de una cámara de proceso, estos compuestos orgánicos sufren una rápida desgasificación. Esto desestabiliza los niveles de vacío de la cámara y contamina todo el entorno de procesamiento de obleas.
- Partículas submicrónicas: Durante el mecanizado se generan naturalmente restos cerámicos finos y micropolvos. Incluso una partícula de 0,1 micrones (μm) que caiga sobre la superficie de una oblea puede bloquear circuitos fotolitográficos precisos, creando sombras ópticas fatales o cortocircuitos eléctricos.
- Características del material: porosidad y microfisuras frágiles
A diferencia de los metales tradicionales, las cerámicas avanzadas poseen rasgos microestructurales intrínsecos que las hacen muy propensas a atrapar contaminantes.
Microporosidad y acción capilar
Incluso con la sinterización por prensado isostático (CIP) o prensado en caliente (HP) de alta densidad, los microhuecos inevitablemente persisten a lo largo de los límites y las superficies de los granos cerámicos. Bajo las altas presiones del mecanizado mecánico, los fluidos y aceites de corte penetran profundamente en estos microporos mediante intensas fuerzas capilares. El enjuague de superficies convencional sólo elimina la suciedad superficial; Los contaminantes atrapados profundamente dentro de los poros se filtrarán continuamente más tarde bajo operaciones de herramientas de alto vacío y alta temperatura.
Tensión de mecanizado y microfisuras
Debido a la extrema dureza y fragilidad de la cerámica industrial, la eliminación mecánica del material (especialmente el esmerilado y el pulido) se basa en la microfracturación. Esto deja una red de microgrietas subsuperficiales submicrónicas. Estas microfisuras actúan como bolsas ideales para capturar partículas diminutas. Además, durante el rápido ciclo térmico del procesamiento de semiconductores, estas grietas se expanden y contraen, actuando como un "fuelle" que expulsa continuamente iones de impurezas atrapados hacia la cámara.
- Generadores de costos: derribar el proceso y las barreras económicas
La limpieza de grado semiconductor justifica su alto costo mediante una combinación de consumo de químicos ultrapuros, estrictos controles ambientales y metrología que requiere mucho capital.
| Fase de limpieza | Proceso central y requisitos técnicos | Análisis de los factores de coste |
| 1. Desengrase orgánico y solvente | Limpieza ultrasónica de múltiples etapas y frecuencias que utiliza solventes orgánicos de pureza ultraalta (UHP) (por ejemplo, IPA, acetona) o tensioactivos de alta gama. | • Consumo masivo de productos químicos de grado electrónico altamente volátiles. • Inversión de capital sustancial en sistemas a prueba de explosiones y equipos de recuperación de solventes. |
| 2. Grabado profundo con ácido inorgánico | Formulaciones combinadas de ácidos fuertes UHP utilizadas para micrograbar la capa superficial cerámica, disolviendo a la fuerza iones metálicos profundamente incrustados sin comprometer las tolerancias dimensionales a nivel de micras. | • Requiere ácidos de grado UP-S/UP-SS (grado electrónico), que cuestan docenas de veces más que sus equivalentes industriales. • Exige hardware automatizado de alta precisión para el control de la temperatura del ácido y el tiempo de residencia. |
| 3. Enjuague con agua ultrapura (UPW) | El enjuague de desbordamiento en cascada de múltiples etapas usando UPW con una resistividad de 18,2 MΩ · cm, continuó hasta que la conductividad del efluente cumplió con las estrictas especificaciones de referencia. | • Altos costos de servicios públicos: generar 18,2 MΩ·cm de agua requiere una gran cantidad de resinas de intercambio iónico de grado nuclear y RO (ósmosis inversa) de múltiples etapas. • Alto caudal de agua y alto consumo de electricidad. |
| 4. Control Ambiental y Metrología | Toda la limpieza final, el secado con N₂ de alta pureza y el envasado al vacío antiestático de doble capa deben realizarse dentro de una sala blanca de Clase 10 (ISO 4). Las piezas terminadas se someten a un estricto muestreo ICP-MS y SEM. | • Costos operativos y energéticos diarios masivos para sistemas de filtración HVAC y ULPA Clase 10. • Costos multimillonarios de depreciación y mantenimiento de instrumentos analíticos (por ejemplo, ICP-MS, SEM). |
| Mecanizado Mecánico resuelve el Forma geométrica y tolerancias dimensionales. de un componente cerámico. Limpieza ultralimpia garantiza la integridad del componente pureza superficial y estabilidad química. |
Conclusión y valor comercial
Si un fabricante intenta evitar o tomar atajos en este proceso de limpieza de alto costo, un componente cerámico de apariencia prístina actuará como una fuente crónica de contaminación una vez instalado dentro de una cámara de proceso multimillonaria. La contaminación resultante podría destruir instantáneamente un lote completo de obleas de 12 pulgadas de alto valor, lo que costaría cientos de miles de dólares.
Por lo tanto, la limpieza ultralimpia de semiconductores de alto costo no es un paso cosmético posprocesamiento opcional: es un paso crítico y no negociable. póliza de seguro de calidad y mitigación de riesgos dentro de la estricta cadena de suministro de semiconductores.
